Blackmagic Design ATEM Constellation 8K SWATEMSCN4/1ME4/8K

Jaunais ATEM Constellation 8K ir Ultra HD tiešraižu komutators ar tik daudzām funkcijām, ka klienti var tās visas apvienot, lai izveidotu neticami jaudīgu 8K komutatoru. Klienti saņem 4 M/E, 40 x 12G-SDI ieejas, 24 x 12G-SDI palīgizvades, 4 DVE, 16 taustiņatslēgas, 4 multivides atskaņotājus, 4 multi skatītājus, 2 SuperSource un standartu konvertēšanu katrā SDI ieejā. Pārslēdzot uz 8K, visas šīs funkcijas kopā veido jaudīgu 8K komutatoru.

Jaunais ATEM Constellation 8K ir Ultra HD dzīvās producēšanas komutators ar tik daudzām funkcijām, ka klienti var tās visas apvienot, lai izveidotu neticami jaudīgu 8K komutatoru. Klienti saņem 4 M/E, 40 x 12G-SDI ieejas, 24 x 12G-SDI palīgizvades, 4 DVE, 16 Keyers, 4 multivides atskaņotājus, 4 multi skatītājus, 2 SuperSource un standartu konvertēšanu katrā SDI ieejā. Pārslēdzot uz 8K, visas šīs funkcijas kopā veido jaudīgu 8K komutatoru.

ATEM Constellation 8K ir kompakts 2RU statīva dizains ar iebūvētu vadības paneli. Tas nodrošina komutatora vadību, kas ir ļoti svarīgi uzstādīšanas laikā vai ārkārtas situācijās. Komplektā ir arī liels LCD displejs, lai klienti varētu redzēt programmas izvades un mainīt komutatora iestatījumus, izmantojot ekrāna izvēlnes. Lai gan komutatora aizmugurē ir tikai 2RU izmērs, tam ir masīvas 40 x 12G-SDI ieejas, 24 x 12G-SDI papildu izejas, kā arī balansēta audio, Ethernet, RS-422 vadības un MADI digitālā audio papildu ieejas uz iekšējo Fairlight audio mikseri.

Ar iebūvētu vadības paneli klienti var vienkārši pieiet un jebkurā laikā pilnībā pārņemt ATEM Constellation kontroli. Klienti iegūst neticamu jaudu, izmantojot PGM/PVW vai griezējšūnas darbības stilu. Pogas ir tāda paša augstākās kvalitātes tipa, kādas tiek izmantotas pilna izmēra paneļos, un tās ļauj kontrolēt pārejas, augšupejošos/zemupejošos taustiņinstrumentus, multivides atskaņotājus un fade to black. Taču lietotāji nekad netiek ierobežoti, jo LCD izvēlnes ļauj piekļūt arī katrai komutatora darbības funkcijai.

Klienti saņem 40 neatkarīgas 12G-SDI ieejas, un katrai ieejai ir savs īpašs augšupējs un krustenisks pārveidotājs. Tas nozīmē, ka ir iespējams konvertēt 1080p un Ultra HD avotus uz satriecošiem 8K, lai tos izmantotu savās 8K programmās. Izmantojot HD vai Ultra HD, klienti var pieslēgt līdz pat 40 dažādiem avotiem visos formātos līdz 2160p60. Izmantojot 8K formātus, var pieslēgt 10 Quad Link 12G-SDI 8K avotus visos formātos līdz 4320p60.

ATEM Constellation 8K ir 24 neatkarīgi maršrutējamas 12G-SDI izejas, kuras var pilnībā pielāgot. Visas šīs izejas ir līdzīgas palīgizejām, tomēr tās ir jaudīgākas, jo klienti var maršrutēt jebkuru ārējo SDI ieeju un visus iekšējos avotus uz jebkuru no šīm 12G-SDI izejām. Visās 12G-SDI izejās ir iebūvēts programmas audio, turklāt klienti saņem mix mīnus atbalstu, RP-188 iebūvēto laika kodu, SDI kameras vadību, tally un talkback.

Iebūvētais daudzuzskatu režīms ļauj klientiem vienā monitorā pārraudzīt vairākus avotus. Klienti saņem 4 neatkarīgas multivizuālās izejas, no kurām katru var individuāli pielāgot vai pārveidot vienā pilnas izšķirtspējas 8K multivizuālā skatā, kad klienti pārslēdzas uz 8K. Turklāt visas ārējās ieejas un visus iekšējos avotus var novirzīt uz jebkuru skatu. Turklāt katru multivizuālu var neatkarīgi iestatīt uz 4, 7, 10, 13 vai 16 vienlaicīgiem skatiem. Katram skatam ir arī ekrāna statuss, tostarp pielāgota etiķete, VU mērītāji un atskaites signāls.

ATEM Constellation 8K ietver plašu apraides kvalitātes 8K dabisko pāreju klāstu, piemēram, miksēšanu, pārbīdi, noslaucīšanu un citas. Visas pārejas var pielāgot, pielāgojot tādus parametrus kā to ilgums, robežas krāsa, robežas platums, pozīcija un virziens. Pārejas ir pat pilnībā 8K. Klienti saņem arī aizraujošas DVE pārejas, kas ir ideāli piemērotas grafiskām noslaukām un pat stingeriem, ja tās izmanto ar iekšējiem multivides atskaņotājiem.

Lai apkalpes strādātu kā vienota radošā komanda, ATEM Constellation ir iebūvēta atgriezeniskā saite. Talkback atbalsta priekšējo 5 pin XLR austiņu savienotāju, kā arī aizmugurējo RJ12 Talkback paplašināšanas savienotāju, lai nodrošinātu saskarni ar nozares standarta sistēmām, piemēram, ClearCom vai RTS. Klienti var pilnībā kontrolēt sarunas, tostarp programmas un inženiertehniskās cilpas, sānu toņu kontroli, lai dzirdētu austiņās austiņu mikrofonu un programmu miksēšanu. ATEM Constellation atbalsta arī SDI talkback, kas izmanto SDI 15. un 16. kanālu divvirzienu komunikācijai ar Blackmagic Design kamerām. Klienti var pat izmantot 13. un 14. kanālu inženiertehniskajam sarunu režīmam.

Iebūvētajā multivides fondā tiek saglabāta apraides kvalitātes RGBA grafika un animācijas, ko uzreiz var atskaņot ar diviem multivides atskaņotājiem. Lai nodrošinātu visaugstāko kvalitāti, multivides fondā var glabāt līdz 24 pilnas izšķirtspējas 8K kadriem vai 64 Ultra HD vai HD kadriem. Kustīgās grafikas klipi, ko var izmantot animācijās un stingeros, var būt līdz 100 8K RGBA kadriem, 400 kadriem Ultra HD formātā vai 1600 kadriem 1080HD formātā.

Ziņu vai virtuālo uzņemšanas laukumu darbam ATEM Constellation ir ideāla izvēle, jo tajā ir 16 ATEM Advanced Keyers augstas kvalitātes hroma vai spilgtuma atslēgām. Hroma atslēgas taustiņinstruments ir neticami jaudīgs, un tam ir krāsu atlasītājs, lai atlasītu fona krāsas automātiskai atslēgas parametru ģenerēšanai. Klienti var precīzi kontrolēt malu un atspīdumu, un ir pat priekšplāna krāsu korektors, lai klienti varētu saskaņot priekšplāna slāņa "izskatu" ar fona slāni, padarot iespējamas viengabalainas kompozīcijas. Atslēgas taustiņattēlu var izmantot arī rakstu un DVE taustiņattēlu noteikšanai, kas nodrošina neticamu daudzpusību. Tad, kad klienti pāriet uz 8K izšķirtspēju, viņi joprojām saņem četrus neatkarīgus pilnas izšķirtspējas 8K ATEM uzlabotos atslēgu atslēgu atslēgu atslēgu atslēgu atslēgu atslēgas.

Pateicoties iebūvētajam Fairlight audio mikserim, ATEM Constellation ļauj veikt ārkārtīgi sarežģītu dzīvās skaņas miksēšanu. Iebūvētajā mikserī ir 156 kanāli, kas ir lielākais audio mikseris dzīvās producēšanas komutatorā. 80 miksera kanāli ir atdalīti no SDI ieejām, bet papildu 64 audio kanāli tiek ievadīti, izmantojot MADI ieeju. Katram ieejas kanālam ir augstākās kvalitātes 6 joslu parametriskais ekvalaizeris un kompresors, ierobežotājs, paplašinātājs un trokšņu vārti, kā arī pilns panoramēšanas iestatījums. Klienti saņem papildu kanālus analogajai ievadei, sarunu mikrofonam un multivides atskaņotājiem. Visu šo audio jaudu var kontrolēt, izmantojot ATEM programmatūras kontroli, Mackie saderīgu paneli vai Fairlight audio konsoli.

ATEM programmatūras vadības panelis nodrošina klientiem pilnīgu komutatora kontroli, un tas ir iekļauts bez maksas. ATEM programmatūras vadības panelim ir skaisti izstrādāta saskarne ar vizuālu pārslēdzēju un parametru paletes ātrai regulēšanai. ATEM programmatūras vadības panelī klienti var piekļūt arī kameras vadībai, audio miksēšanai, multivides, makro programmēšanai un pat HyperDeck diska ierakstītāju vadībai. Klienti var pat saglabāt pilnu komutatora stāvokli XML failu veidā, turklāt visi multivides kopijas tiek dublētas no multivides fonda.

Atšķirībā no citiem komutatoriem visas funkcijas ir iekļautas pirkuma cenā. Tas nozīmē, ka klienti saņem visas funkcijas, kas ir pilnībā iespējotas un vienmēr gatavas lietošanai. Klientiem nav jāmaksā licences maksa, lai varētu izmantot funkcijas, un nav nekādu pastāvīgu ikmēneša izmaksu. Tas nozīmē, ka lietotāji nekad nesaskarsies ar licences termiņa beigām 5 minūtes pirms programmas palaišanas. Uzlabotās funkcijas, piemēram, multi view, SuperSource, DVE vai ATEM Advanced Keyers, ir vienmēr iespējotas un vienmēr gatavas lietošanai.

The new ATEM Constellation 8K is an Ultra HD live production switcher with so many features, customers can combine them all to make an incredibly powerful 8K switcher. Customers get 4 M/Es, 40 x 12G-SDI inputs, 24 x 12G-SDI aux outputs, 4 DVEs, 16 Keyers, 4 media players, 4 multi viewers, 2 SuperSource and standards conversion on every SDI input. Then when switched to 8K, all these features combine to make a powerful 8K switcher.

The new ATEM Constellation 8K is an Ultra HD live production switcher with so many features, customers can combine them all to make an incredibly powerful 8K switcher. Customers get 4 M/Es, 40 x 12G-SDI inputs, 24 x 12G-SDI aux outputs, 4 DVEs, 16 Keyers, 4 media players, 4 multi viewers, 2 SuperSource and standards conversion on every SDI input. Then when switched to 8K, all these features combine to make a powerful 8K switcher.

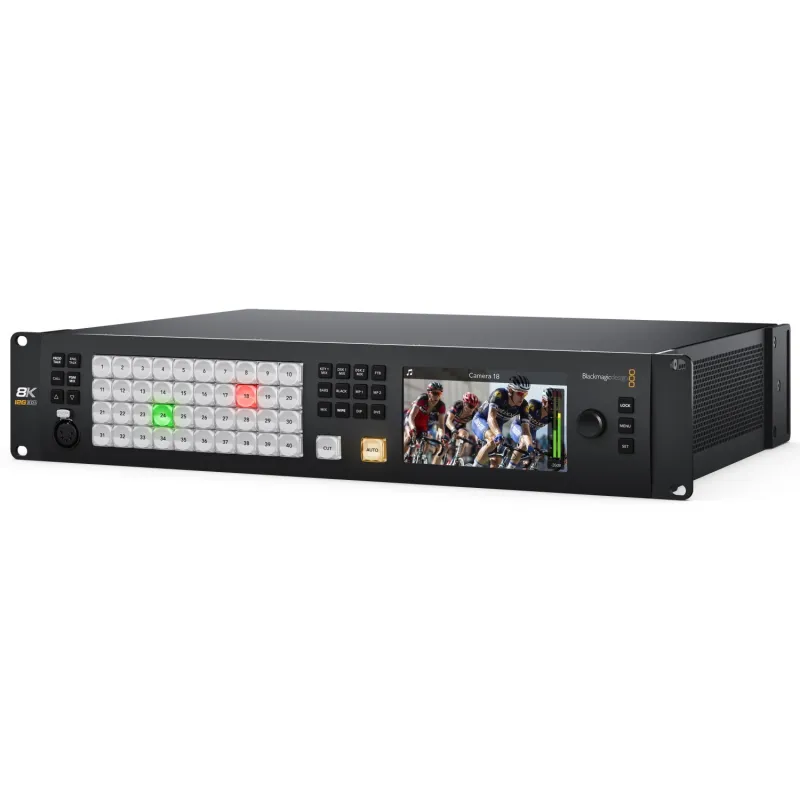

ATEM Constellation 8K features a compact 2RU rack mount design with a built in control panel. This allows operation of the switcher, critical during setup or for emergency use. Also included is a large LCD so customers can see program output and change switcher settings via on screen menus. Although only 2RU size, the rear of the switcher has a massive 40 x 12G-SDI inputs, 24 x 12G-SDI aux outputs, plus balanced audio, Ethernet, RS-422 control and MADI digital audio extra inputs to the internal Fairlight audio mixer.

With a built in control panel, customers can simply walk up and take full control of ATEM Constellation at any time. Customers get incredible power with both PGM/PVW or cut-bus style operation. The buttons are the same premium type used on full sized panels, and allow control of transitions, upstream/downstream keyers, media players and fade to black. But users are never limited, as the LCD menus also allow every single operational feature of the switcher to be accessed.



Customers get 40 independent 12G-SDI inputs, with each input featuring its own dedicated up and cross converter. That means it’s possible to convert 1080p and Ultra HD sources to stunning 8K to use them in their 8K programs. When used in HD or Ultra HD, customers can connect up to 40 different sources in all formats up to 2160p60. When running 8K formats, connect 10 Quad Link 12G-SDI 8K sources in all formats up to 4320p60.

ATEM Constellation 8K features 24 independently routable 12G-SDI outputs that can be fully customized. All of these outputs are similar to aux outputs, however they're more powerful because customers can route any external SDI input and all internal sources to any of these 12G-SDI outputs. All 12G-SDI outputs contain embedded program audio, plus customers get mix minus support, RP-188 embedded timecode, SDI camera control, tally and talkback.

The built in multi views let customers monitor multiple sources in a single monitor. Customers get 4 independent multiview outputs that can each be individually customized or transformed into a single full resolution 8K multiview when customers switch to 8K. Plus all external inputs and all internal sources can be routed to any view. Plus each multiview can be independently set to 4, 7, 10, 13 or 16 simultaneous views. Each view also has on screen status including a custom label, VU meters and tally.



ATEM Constellation 8K includes a wide range of broadcast quality 8K native transitions such as mix, dip, wipe, and more. All transitions can be customized by adjusting parameters such as their duration, border color, border width, position and direction. Transitions are even fully 8K native. Customers also get exciting DVE transitions, perfect for graphic wipes and even stingers when used with the internal media players.

To keep crews working as a single creative team, ATEM Constellation features built in talkback. Talkback supports a front 5 pin XLR headset connector, as well as a rear RJ12 talkback expansion connector for interfacing with industry standard systems such as ClearCom or RTS. Customers get full talkback control including program and engineering loops, sidetone control for hearing the headset mic into the headphones and program mix. ATEM Constellation also supports SDI talkback that uses SDI channels 15 and 16 for 2-way communication with Blackmagic Design cameras. Customers can even use channels 13 and 14 for engineering talkback.



The built in media pool stores broadcast quality RGBA graphics and animations that can be played back instantly by the two media players. For the highest quality, the media pool can hold up to 24 full resolution 8K stills, or 64 Ultra HD or HD stills. Motion graphics clips for use in animations and stingers can be up to 100 8K RGBA frames, 400 frames in Ultra HD or a massive 1,600 frames in 1080HD.

For news or virtual set work, the ATEM Constellation is the perfect choice as it features 16 ATEM Advanced Keyers for high quality chroma or luminance keying. The chroma keyer is incredibly powerful and features a color picker to sample background colors for automatic generation of the key parameters. Customers get precise controls for edge and flare, and there is even a foreground color corrector so customers can match the "look" of the foreground layer to the background layer making seamless compositions possible. The keyer can also be used for pattern and DVE keying allowing incredible versatility. Then when customers switch to 8K, customers still get four independent full resolution 8K ATEM Advanced Keyers.

With a built in Fairlight audio mixer, the ATEM Constellation makes it possible to do extremely complex live sound mixing. The internal mixer features a massive 156 channels, for the biggest audio mixer in a live production switcher. 80 mixer channels are de-embedded from the SDI inputs, while an extra 64 audio channels are input via MADI in. Each input channel features the highest quality 6 band parametric EQ and compressor, limiter, expander and noise gate as well as full panning. Customers get extra channels for the analog input, talkback microphone and media players. All this audio power can be controlled via the ATEM Software Control, a Mackie compatible panel or Fairlight Audio Console.



The ATEM Software Control Panel gives customers total control over their switcher and is included free. ATEM Software Control Panel features a beautifully designed interface with a visual switcher and parameter palettes for making quick adjustments. The ATEM Software Control also lets customers access camera control, audio mixing, media, macro programming and even control of HyperDeck disk recorders. Customers can even save the full state of the switcher as XML files, plus all media is backed up from the media pool.

Unlike other switchers, all features are included in the purchase price. That means customers get all features fully enabled and always ready for use. There are no license fees to allow customers to use features and no ongoing monthly costs. This means users will never experience a license expiry 5 minutes before their program starts. Advanced features such as multi view, SuperSource, DVEs or the ATEM Advanced Keyers are always enabled and always ready to use.

Connections

Total Video Inputs

40 x up to Ultra HD / 10 x in 8K

Total Video Outputs

28 x up to Ultra HD / 7 x in 8K

Total Aux Outputs

24 x up to Ultra HD / 6 x in 8K

SDI Rates

1.5G, 3G, 6G, 12G

Total Audio Inputs

2 x balanced 1/4 inch Jack, 1 x 32 stereo channel BNC MADI in.

Total Audio Outputs

2 x balanced 1/4 inch Jack, 2 x 32 stereo channel BNC MADI out.

Timecode Connections

None

Reference Input

Tri-Sync or Black Burst.

Video Input Re-sync

On all 40 inputs.

Frame rate and format converters

On all 40 inputs.

SDI Video Inputs

40 x 10-bit 720p, 1080i, 1080p, 2160p and 10 x 4320p switchable.

Extra Audio Outputs

1 x 5 pin XLR Talkback.

SDI Audio Outputs

2 Ch embedded into SDI output on all outputs.

Extra Audio Inputs

1 x 5 pin XLR Talkback.

SDI Program Outputs

Any of the 24 SDI outputs.

Down Converted SDI Program Output

None

SDI Preview Outputs

Any of the 24 SDI outputs.

Total Multi Views

4 x up to Ultra HD / 1 x in 8K

SDI Multi View Outputs

4

HDMI Multi View Outputs

None

Control Panel Connection

Ethernet supports 10/100/1000 BaseT. Allows direct connection between panel and chassis, or via network.

Internal Timecode Generator

Yes

Tally Output

Added via ethernet connection to Blackmagic Design GPI and Tally Interface product. (Not included).

Computer Interface

1 x USB 2.0 port.

Operating Systems

Mac 10.14 Mojave,
Mac 10.15 Catalina or later.

Windows 8.1 and 10, both 64-bit.

Physical Specifications
